絕壓與表壓

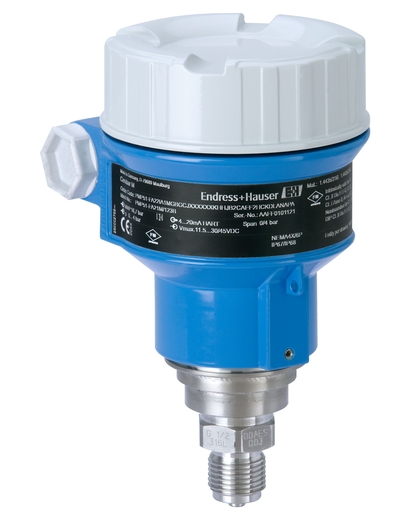

Cerabar PMP51

數字式壓力變送器采用焊接式金屬傳感器，適用于氣體、蒸汽和和液體。

Cerabar PMP51數字式壓力變送器采用金屬膜片，主要用于過程工業和衛生行業液體或氣體的壓力、液位、體積和質量測量。PMP51專為高壓測量場合設計，最高工作壓力可達400bar。量程可調，快速設定功能節省成本和時間。符合IEC61508和IEC 61511標準，滿足SIL2功能安全要求。

產品規格參數

測量精度

0.15%

鉑金型：0.075%

過程溫度

-40...125 °C

(-40...275 °F)

壓力測量范圍

1...400bar

(15...6000psi)

過程壓力（絕壓）/最大過壓限定值

600bar (9000psi)

主要接液部件

316L

最大測量距離

4000m (13.123ft) H2O

過程膜片的材質

316L、AlloyC合金、

鉭、

銠>金

傳感器

400 mbar...400 bar

(15...6000 psi)

表壓/絕壓

優勢

即使在過程溫度變化的工況下，仍能進行精確的測量

優良的重復性和長期的穩定性

過程壓力監測適用于SIL2標準，獲得IEC 61508和IEC 61511認證

模塊化設計，測量差壓、靜壓和壓力（Deltabar M - Deltapilot M - Cerabar M).如可更換的顯示模塊和主電子模塊。

簡單安全的菜單引導式操作模式：可使用現場顯示模塊進行操作；或通過4-20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通訊方式遠程操作。

可選安裝閥組：并做打壓測試

應用領域

單腔室鋁或不銹鋼 (316L) 外殼

過程鏈接：螺紋，法蘭或衛生型連接

溫度范圍：-40 至 +130°C (-40 至 +266°F), 150°C (302°F) 可用1小時

壓力范圍：+400mbar 至 +400bar (+15 至 +6,000psi)

精度誤差：±0.1%，"鉑金版" ±0.075%

國際防爆保護認證，SIL，衛生型認證，船級認證

特征和規格

壓力

連續液位測量

測量原理

絕壓和表壓

特點

智能且可靠的壓力變送器，帶壓阻式傳感器和金屬過程膜片

供電電壓

4...20 mA HART

11.5...45 VDC（非防爆）：

Ex ia：11.5...30 VDC

PROFIBUS PA：

9...32 VDC（非防爆）

FOUNDATION Fieldbus：

9...32 VDC（非防爆）

參考測量精度

標準型：0.15%；

鉑金型：0.075%

長期穩定性

< 0.1% URL/年

0.2% URL/ 5年

0.25% URL/ 10年
